6 Jenis Tali Kawat: Memahami Spesifikasi Dan Strukturnya

Tali kawat adalah perangkat mekanis kompleks yang memiliki banyak bagian yang bergerak, semuanya bekerja bersama-sama untuk membantu menopang dan memindahkan suatu benda atau beban. Dalam industri pengangkatan dan tali-temali, tali kawat dipasang pada derek atau kerekan dan dilengkapi dengan alat putar, belenggu, atau pengait untuk dipasang pada suatu beban dan memindahkannya dalam keadaan terkendali dan penggunaannya tergantung dengan jenis tali kawat itu sendiri. Ini juga dapat digunakan untuk mengangkat dan menurunkan elevator, atau sebagai sarana pendukung untuk jembatan gantung atau menara.

Penjelasan Detail Mengenai Tali Kawat

Tali kawat (wire rope) adalah alat pengangkat yang disukai karena berbagai alasan. Desainnya yang unik terdiri dari beberapa kabel baja yang membentuk untaian individu yang diletakkan dalam pola heliks di sekitar inti. Struktur ini memberikan kekuatan, fleksibilitas, dan kemampuan untuk menangani tegangan lentur. Konfigurasi yang berbeda dari material, kawat, dan struktur untai akan memberikan manfaat yang berbeda untuk aplikasi pengangkatan tertentu, termasuk:

• Kekuatan
• Fleksibilitas
• Ketahanan abrasi
• Menghancurkan resistensi
• Ketahanan lelah
• Tahan korosi
• Resistansi rotasi

Namun, memilih jenis tali kawat yang tepat saat memilih di tempat jual wire rope untuk aplikasi pengangkatan Anda memerlukan pemikiran yang cermat. Tujuan kami adalah membantu Anda memahami komponen tali kawat, struktur tali kawat, dan berbagai jenis tali kawat dan kegunaannya. Ini akan memungkinkan Anda untuk memilih tali kawat yang berkinerja terbaik dan tahan lama untuk pekerjaan yang ada.

Tali Kawat Adalah Sebuah Mesin Dengan Banyak Bagian Yang Bergerak

Sejak kecil, banyak dari kita telah dikondisikan untuk menganggap mesin sebagai beberapa perangkat dengan roda gigi, poros, sabuk, cam, dan berbagai macam bagian berputar. Namun, menurut aturan fisika, pry bar biasa adalah mesin sederhana, meskipun hanya memiliki satu bagian.

Tali kawat, pada kenyataannya, adalah mesin yang sangat rumit. Tali 6 x 25 tipikal memiliki 150 kabel di untaian luarnya, yang semuanya bergerak secara independen dan bersama-sama dalam pola yang sangat rumit di sekitar inti saat tali ditekuk. Jarak bebas antara kabel dan untaian seimbang ketika tali dirancang sedemikian rupa sehingga jarak bebas bantalan yang tepat akan ada untuk memungkinkan pergerakan internal dan penyesuaian kabel dan untaian saat tali harus ditekuk. Jarak bebas ini akan bervariasi saat terjadi pembengkokan, tetapi memiliki kisaran yang sama dengan jarak bebas yang ditemukan pada bantalan mesin mobil.

Memahami dan menerima “ide mesin” memberi pengguna tali rasa hormat yang lebih besar terhadap tali, dan memungkinkan mereka memperoleh kinerja yang lebih baik dan masa pakai yang lebih lama dari aplikasi tali. Siapa pun yang menggunakan tali dapat menggunakannya dengan lebih efisien dan efektif jika mereka sepenuhnya memahami konsep mesin.

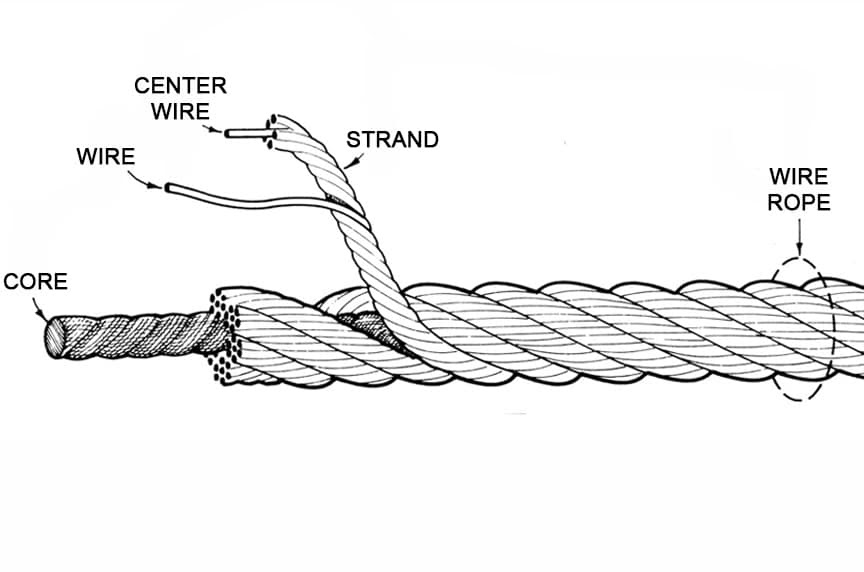

Komponen Tali Kawat

Ada empat komponen dasar yang membentuk desain tali kawat jadi:

1. Kawat yang terbuat dari logam yang membentuk untai tunggal
2. Untaian multi-kawat diletakkan di sekitar inti dalam pola heliks
3. Inti serat atau baja
4. Pelumasan

Kabel

Kabel adalah komponen terkecil dari tali kawat dan mereka membentuk untaian individu di tali. Kawat dapat dibuat dari berbagai bahan logam termasuk baja, besi, baja tahan karat, monel, dan perunggu. Kabel dapat diproduksi dalam berbagai tingkatan yang berhubungan dengan kekuatan, ketahanan aus, ketahanan lelah, ketahanan korosi, dan kurva tali kawat.

Kabel itu sendiri dapat dilapisi tetapi paling sering tersedia dalam lapisan “terang” atau tidak dilapisi.

Untaian

Untaian tali kawat terdiri dari dua atau lebih kawat yang disusun dan dipilin dalam susunan tertentu. Untaian individu kemudian diletakkan dalam pola heliks di sekitar inti tali.

Helai yang terbuat dari kabel berdiameter lebih besar lebih tahan terhadap abrasi, sedangkan helai yang terbuat dari kabel berdiameter lebih kecil lebih fleksibel.

Inti pada tali kawat

Inti tali kawat berjalan melalui bagian tengah tali dan menopang untaian dan membantu mempertahankan posisi relatifnya di bawah tekanan pembebanan dan pembengkokan. Inti dapat dibuat dari sejumlah bahan yang berbeda termasuk serat alami atau sintetis dan baja.

Pelumasan

Pelumasan diterapkan selama proses manufaktur dan menembus sampai ke inti. Pelumasan tali kawat memiliki dua manfaat utama:

1. Mengurangi gesekan saat kabel dan untaian individu bergerak satu sama lain
2. Memberikan perlindungan korosi dan pelumasan di inti, kabel di dalam, dan permukaan luar

Struktur Tali Kawat

Istilah-istilah berikut membantu untuk menentukan struktur dan sifat-sifat tali kawat:

• Panjang
• Ukuran
• Preformed atau Non-Preformed
• Arah dan Jenis Lay
• Selesai dari Kabel
• Kelas Tali
• Jenis Inti

Panjang

Jumlah total kaki (dipotong sesuai ukuran) saat melilit spool dan dikirim.

Ukuran

Ini adalah diameter nominal tali kawat yang ditentukan dan dapat ditentukan dalam inci atau milimeter.

Pola Untaian

Jumlah lapisan kabel, jumlah kabel per lapisan, dan ukuran kabel per lapisan semuanya mempengaruhi jenis pola untai. Tali kawat dapat dibuat menggunakan salah satu pola berikut, atau dapat dibuat menggunakan dua atau lebih pola di bawah ini.

• Lapisan Tunggal – Contoh paling umum adalah untaian 7 kawat dengan pusat kawat tunggal dan enam kabel dengan diameter yang sama di sekitarnya.
• Filler Wire – Dua lapisan kawat berukuran seragam di sekitar pusat dengan lapisan dalam memiliki setengah jumlah kabel sebagai lapisan luar. Kabel pengisi kecil, sama dengan jumlah di lapisan dalam, diletakkan di lembah kawat bagian dalam.
• Seale – Dua lapisan kabel di sekitar pusat dengan jumlah kabel yang sama di setiap lapisan. Semua kabel di setiap lapisan memiliki diameter yang sama. Kabel luar yang besar terletak di lembah di antara kabel dalam yang lebih kecil.
• Warrington – Dua lapisan kabel di sekitar pusat dengan satu diameter kawat di lapisan dalam, dan dua diameter kawat bergantian besar dan kecil di bagian luar nanti. Kabel lapisan luar yang lebih besar terletak di lembah, dan yang lebih kecil di mahkota lapisan dalam.
• Kombinasi – Sebuah untai kombinasi dibangun menggunakan kombinasi dari dua atau lebih pola yang tercantum di atas.

Preformed atau Non-Preformed

Pada tali kawat yang telah dibentuk sebelumnya, untaian dan kabel dibentuk selama proses pembuatan menjadi bentuk heliks yang akan mereka ambil dalam tali kawat jadi.

Tali yang dibentuk sebelumnya dapat bermanfaat dalam aplikasi tertentu di mana ia perlu menggulung lebih seragam pada drum, membutuhkan fleksibilitas yang lebih besar, atau membutuhkan lebih banyak ketahanan lelah saat ditekuk.

Arah dan Jenis Lay

(A) Lay Reguler Kanan (B) Lay Reguler Kiri (C) Lay Lang Kanan (D) Lay Lang Kiri (E) Lay Alternatif Kanan

Arah dan jenis lay mengacu pada cara kabel diletakkan untuk membentuk untaian (baik kanan atau kiri) dan bagaimana untaian diletakkan di sekitar inti (lay biasa, lang lay, atau lay alternatif).

• Regular Lay – Kabel sejajar dengan sumbu tali. Arah kawat berbaring di untai berlawanan dengan arah untai berbaring. Tali lay biasa lebih tahan terhadap gaya penghancur, lebih tahan rotasi alami, dan juga lebih baik menggulung dalam drum daripada tali lang lay.
• Lang Lay – Kabel membentuk sudut dengan sumbu tali. Kawat tergeletak dan untaian terletak di sekitar inti ke arah yang sama. Tali Lang Lay memiliki ketahanan lelah yang lebih besar dan lebih tahan terhadap abrasi.
• Alternate Lay – Wire rope terdiri dari untaian lay regular dan lang lay yang berselang-seling—terutama digunakan untuk aplikasi khusus.

Lapisan dari Kabel

Dilapisi seng (galvanis), dilapisi paduan seng/aluminium (mischmetal), baja tahan karat, atau baja yang belum Dilapisi (“terang”).

Grade Tali

Kekuatan tali kawat dipecah menjadi beberapa tingkatan, termasuk:

• Improved Plow Steel (IPS)
• Extra Improved Plow Steel (EIPS) 15% lebih kuat dari IPS
• Extra Extra Improved Plow Steel (EEIPS) 10% lebih kuat dari EIPS

Kurva kekuatan baja bajak membentuk dasar untuk menghitung kekuatan sebagian besar kabel tali baja.

Jenis Inti (Core)

Inti tali kawat ditetapkan sebagai:

• Fiber Core (FC)
• Independent Wire Rope Core (IWRC)
• Wire Strand Core (WSC)

Inti serat dapat dibuat dari serat polipropilen alami atau sintetis. Inti serat menawarkan elastisitas yang lebih besar daripada inti baja tetapi lebih rentan terhadap penghancuran dan tidak direkomendasikan untuk lingkungan dengan panas tinggi.

Inti baja dapat berupa tali kawat independen atau untaian individu. Inti baja paling cocok untuk aplikasi dimana inti serat mungkin tidak memberikan dukungan yang memadai, atau di lingkungan operasi di mana suhu bisa melebihi 180 ° F.

Berdasarkan apa yang telah kita pelajari di atas, deskripsi tali kawat ini akan memberikan informasi berikut kepada pengguna:

1″ 6 x 25 FW EIP RRL IWRC

• Diameter = 1″
• Jumlah Helai = 6
• Jumlah Kabel Per Untai = 25
• Pola Untai = Kawat pengisi
• Grade = Extra Improved Plow Steel
• Arah dan Lay = Lay Reguler Kanan
• Tipe Inti = Inti Tali Kawat Independen

Berbagai Jenis Tali Kawat

Klasifikasi / jenis tali kawat memberikan jumlah total untaian, serta jumlah nominal atau tepat kabel di setiap untai. Ini adalah klasifikasi umum dan mungkin atau mungkin tidak mencerminkan struktur untaian yang sebenarnya. Namun, semua jenis tali kawat dengan ukuran dan tingkat kawat yang sama di setiap klasifikasi akan memiliki peringkat kekuatan dan berat yang SAMA dan biasanya dengan harga yang sama.

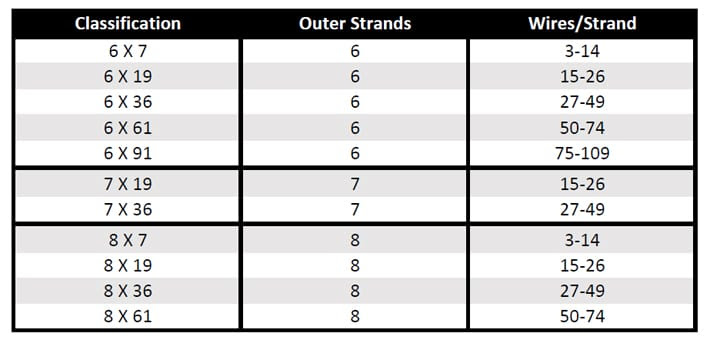

Tabel di bawah ini menunjukkan beberapa konfigurasi dari jenis tali kawat yang paling umum diatur dalam klasifikasi tertentu.

Selain klasifikasi umum tali kawat, ada jenis tali kawat lain yang merupakan struktur khusus dan dirancang untuk aplikasi pengangkatan khusus.

Tali Kawat Tahan Rotasi

Beberapa jenis tali kawat, terutama tali kawat lang lay, lebih rentan terhadap putaran saat dibebani. Tali kawat tahan rotasi dirancang untuk menahan puntiran, pemintalan, atau putaran dan dapat digunakan dalam satu jalur atau sistem multi-bagian.

Perhatian khusus harus diberikan saat menangani, melepas gulungan, dan memasang tali kawat tahan putaran. Penanganan atau spooling yang tidak tepat dapat menyebabkan lilitan pada tali yang dapat menyebabkan putaran yang tidak terkendali.

Tali Kawat Untai yang Dipadatkan

Tali kawat untai yang dipadatkan diproduksi menggunakan untaian yang telah dipadatkan, mengurangi diameter luar seluruh untai, dengan cara melewati die atau roller. Proses ini terjadi sebelum penutupan tali.

Proses ini meratakan permukaan kabel luar di untai, tetapi juga meningkatkan kepadatan untai. Hal ini menghasilkan permukaan luar yang lebih halus dan meningkatkan kekuatan dibandingkan dengan tali kawat bundar yang sebanding (membandingkan diameter dan klasifikasi yang sama), sekaligus membantu memperpanjang umur permukaan karena peningkatan ketahanan aus.

Tali Kawat Dipadatkan / Swaged

Tali kawat swaged berbeda dari tali kawat untai yang dipadatkan, di mana diameter tali kawat swaged dipadatkan, atau dikurangi, oleh mesin swagger putar setelah tali kawat ditutup. Tali kawat swaged dapat dibuat menggunakan untaian bulat atau padat.

Keuntungan dari tali kawat swaged adalah lebih tahan aus, memiliki ketahanan hancur yang lebih baik, dan kekuatan tinggi dibandingkan dengan tali kawat untai bulat dengan diameter dan klasifikasi yang sama. Namun, tali kawat swaged mungkin memiliki ketahanan lelah lentur yang lebih sedikit.

Tali Kawat Dilapisi Plastik

Lapisan plastik dapat diterapkan pada permukaan luar tali kawat untuk memberikan perlindungan terhadap abrasi, keausan, dan faktor lingkungan lainnya yang dapat menyebabkan korosi. Namun, karena Anda tidak dapat melihat untaian dan kabel individual di bawah lapisan plastik, mereka mungkin sulit untuk diperiksa.

Tali Kawat Plastik Diresapi (PI)

Tali kawat yang diisi plastik diresapi dengan matriks plastik di mana ruang internal antara untaian dan kabel diisi. Pengisian plastik membantu meningkatkan kelelahan lentur dengan mengurangi keausan secara internal dan eksternal. Tali kawat berisi plastik digunakan untuk aplikasi pengangkatan yang menuntut.

Tali Kawat IWRC Dilapisi Plastik atau Diisi Plastik

Jenis tali kawat ini menggunakan Independent Wire Rope Core (IWRC) yang diisi dengan plastik atau dilapisi plastik untuk mengurangi keausan internal dan meningkatkan umur kelelahan lentur.

Kesimpulan

Ingat, tali kawat adalah bagian yang kompleks dari mesin mekanik. Ada sejumlah spesifikasi dan sifat berbeda yang dapat mempengaruhi kinerja dan masa pakai tali kawat. Pertimbangkan hal berikut saat menentukan jenis tali kawat terbaik untuk aplikasi pengangkatan Anda:

• Kekuatan
• Fleksibilitas
• Ketahanan abrasi
• Menghancurkan resistensi
• Ketahanan lelah
• Tahan korosi
• Resistansi rotasi

Saat Anda memilih seutas tali yang tahan terhadap satu properti, kemungkinan besar Anda akan memiliki trade-off yang mempengaruhi properti lain. Misalnya, serat core tali akan lebih fleksibel, tetapi mungkin memiliki ketahanan yang lebih rendah terhadap benturan. Tali dengan kabel berdiameter lebih besar akan lebih tahan abrasi, tetapi akan menawarkan ketahanan lelah yang lebih sedikit.
