Jangan biarkan jargon yang membingungkan dan koneksi yang tidak cocok merusak pengalaman mendengarkan kamu. Berikut pembahasan mendalam tentang headphone jack dan plug.
Mendengarkan musik kabel harus mudah: tinggal memasukkan headphone plug ke jack, dan kamu siap melakukannya.
Namun, itu tidak selalu terjadi. Tanpa mengetahui cara kerja jack dan plug, kamu mungkin mengalami ketidakcocokan, menyebabkan beberapa masalah kualitas suara. Sayangnya, topik ini penuh dengan istilah, angka, dan diagram rumit yang tidak dikenal sehingga siapa pun bisa dengan mudah tersesat.
Mengatasi konsep teknis ini seharusnya mudah dengan lembar contekan yang komprehensif. Untuk alasan ini, kami telah membuat panduan untuk membantu kamu mempelajari cara kerja jack dan plug dan hubungannya dengan performa headphone kamu. Baca terus!
Daftar isi
- Headphone Jack vs Plug: Apa Bedanya?
- Cara Kerja Headphone Jack dan Plug
- Cara Mengidentifikasi Konduktor Headphone Plug
- Konfigurasi Konduktor Plug Berbeda
- Berbagai Ukuran Headphone Jack Dan Plug
- Bagaimana Headphone Jack Dan Plug Mempengaruhi Kualitas Suara
- Headphone Jack Dan Faktor Colokan Lainnya Yang Mempengaruhi Kualitas Suara
- Mari Latih Skill Baru Kita

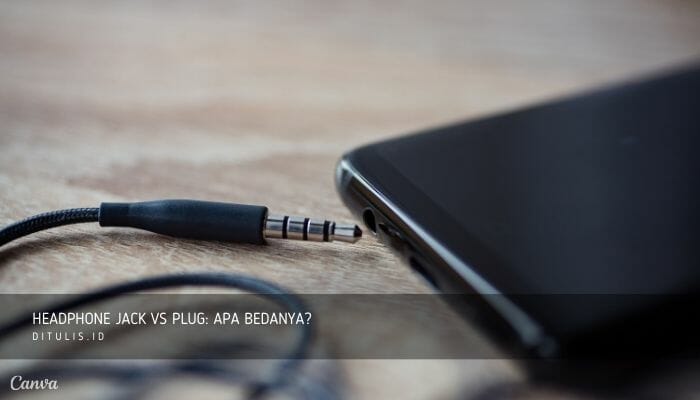

Headphone Jack vs Plug: Apa Bedanya?
Sederhananya, ” headphone jack ” adalah port tempat kamu menyambungkan headphone. Terkadang, ini juga disebut jack telepon, jack audio, atau input AUX.Sebaliknya, “plug”, adalah bagian di ujung kabel headphone yang kamu sambungkan ke jack.
Jack dan plug ditetapkan berdasarkan jenis kelamin, sesuai dengan Asosiasi Perdagangan Listrik & Mekanik. “Jack” adalah “konektor wanita”, sedangkan “plug” adalah “konektor pria”.
Istilah “jack” sebenarnya berasal dari “ jack-knife switch.” Ini digunakan pada switchboard telepon awal dan dipatenkan oleh CE Scribner pada tahun 1874.
Sayangnya, industri audio belum menyatukan perbedaan antara plug dan plug. Dengan demikian, kamu akan sering menemukan kata “plug” dan “jack” digunakan secara bergantian.
Dalam istilah yang lebih teknis, jack dan plug headphone adalah konektor listrik. Keduanya mengirimkan sinyal audio analog antara headphone kamu dan sumber audio.
Di samping catatan, beberapa headphone jack bisa mengirimkan sinyal analog dan digital. Misalnya, Google Chromecast bisa mengeluarkan sinyal analog dan digital dari soket keluaran tunggal 3,5 mm.
Cara Kerja Headphone Jack dan Plug
Pin logam pada plug headphone memiliki konduktor yang membantu mengirimkan sinyal audio. Konduktor ini hadir dalam lapisan emas, nikel, atau kuningan, menawarkan berbagai tingkat ketahanan.
Sebaliknya, jack adalah tong berongga yang dilapisi konduktor.
Konduktor di plug dan jack diberi sinyal khusus, jadi sangat penting agar keduanya cocok.
Jumlah kabel di dalam kabel headphone kamu sesuai dengan jumlah konduktor pada plugnya. Jadi, dua kabel memiliki dua konduktor, tiga kabel memiliki tiga konduktor, dan seterusnya.
Ini, pada gilirannya, sesuai dengan konduktor di jack. Saat kamu memasukkan plug ke jack yang kompatibel, semua konduktor harus berbaris sempurna, memungkinkan sinyal audio melewatinya.
Colokan ujung bulat pernah populer karena kompatibilitasnya yang luas dengan produsen yang berbeda. Namun, munculnya audio stereo menuntut profil tip baru untuk menjaga ujung bulat lama dari merusak sirkuit saat dicolokkan ke jack yang tidak kompatibel. Ini membuka jalan bagi jack runcing yang populer saat ini.
Apa itu konduktor headphone plug dan mengapa itu penting?
Konduktor adalah titik kontak antara plug dan jack, yang menutup sirkuit. Semua plug headphone, terlepas dari ukurannya, memiliki konduktor. Beberapa plug hanya memiliki dua konduktor, sementara yang lain memiliki sebanyak lima konduktor.
Headphone plug dengan tiga konduktor disebut “plug 3 konduktor”. Namun, beberapa pabrikan menggunakan “pole” alih-alih “konduktor”. Oleh karena itu, ini juga bisa disebut sebagai “plug 3 kutub”.
Seperti disebutkan di bagian sebelumnya, kompatibilitas merupakan faktor penting untuk konduktor.
Jika terjadi ketidakcocokan antara konduktor pada plug dan jack, mereka tidak akan sejajar dan melakukan kontak sempurna. Ketidakcocokan ini kemudian bisa menyebabkan beberapa sinyal menimpa sinyal lainnya, sehingga mengganggu fungsi tertentu headphone kamu. Dalam kasus lain, ketidaksesuaian juga bisa memicu korsleting listrik.
Cara Mengidentifikasi Konduktor Headphone Plug
Konduktor plug headphone yang berbeda memiliki nama khusus, yaitu:
- Tip (T)
- Cincin (R)
- Lengan (S)
Semua plug headphone memiliki ujung dan selongsong. Yang membedakan setiap plug adalah jumlah deringnya. Misalnya, plug dengan satu cincin adalah plug 3-konduktor, sedangkan yang tidak memiliki cincin adalah plug 2-konduktor.
Terminologi untuk kombinasi yang berbeda ini adalah sebagai berikut:
- TS (Tip-Sleeve): 2 konduktor atau pole
- TRS (Tip-Ring-Sleeve): 3 konduktor atau kutub
- TRRS (Tip-Ring-Ring-Sleeve): 4 konduktor atau kutub
- TRRRS (Tip-Ring-Ring-Ring-Sleeve): 5 konduktor atau kutub
Pita hitam di sekitar plug headphone adalah isolator non-logam yang memisahkan konduktor dan mencegah korslet. Jadi, berhati-hatilah agar tidak salah mengira pita hitam ini sebagai cincin. Melakukannya bisa mengakibatkan kamu menggunakan plug yang salah dengan jack yang salah, sehingga menyebabkan kegagalan fungsi pada peralatan audio kamu.
Konfigurasi Konduktor Plug Berbeda
Seperti disebutkan sebelumnya, jumlah konduktor menunjukkan berapa banyak kabel yang ada di dalam kabel headphone. Masing-masing kabel tersebut terhubung ke konduktor tertentu dan membawa sinyal yang berbeda.
Jadi, sinyal mana yang menuju ke konduktor mana?
Secara umum, skema pengkabelan untuk konduktor biasanya terlihat seperti ini:
- Tip: Kabel sinyal atau sinyal audio saluran kiri
- Dering: Sinyal audio saluran kanan atau kiri, kabel ground dan return bersama, audio mikrofon
- Sleeve: Kabel ground dan return umum, audio mikrofon
Namun, pabrikan bisa memilih untuk mengkonfigurasi jack dan plug dengan berbagai cara.
Tetapi satu hal tetap konstan terlepas dari konfigurasinya: keduanya harus saling melengkapi.
Oleh karena itu, ada baiknya membiasakan diri dengan konfigurasi konduktor plug untuk menghindari kesalahan fungsional pada perangkat audio kamu. Untuk membantu hal ini, kami akan menguraikan setiap format dan menjelaskan kegunaannya:
- 2-conductor plug (TS)
- 3-conductor plug (TRS)
- 4-conductor plug (TRRS)
- 5-conductor plug (TRRRS)
- Lightning plugs
- USB plugs
plug 2-konduktor (TS)
Konektor yang Tersedia: Tip, selongsong, dan satu pita isolasi
Koneksi Konektor:
| PIN | Fungsi |
| 1 | Ground |
| 2 | Sinyal |
Konfigurasi TS relatif mudah. Konektor ujung membawa sinyal audio, sedangkan selongsong berfungsi sebagai jalur balik dan pengroundan.
Namun, karena ground adalah titik referensi untuk sinyal, ia bisa menangkap suara interferensi seperti antena. Semakin panjang kabelnya, semakin tinggi kemungkinannya untuk menangkap lebih banyak noise.
Penggunaan Umum: kamu bisa menemukan konektor TS terutama dengan gitar, instrumen, dan aplikasi yang tidak memerlukan sambungan kabel yang panjang.
Plug 3-konduktor (TRS)
Konektor yang Tersedia: Ujung, selongsong, dan satu konektor cincin dengan dua pita isolasi
Koneksi Konektor:
| Pin | Mono tidak seimbang | Mono Seimbang | Stereo tidak seimbang |
| 1 | Ground | Ground | Ground |
| 2 | Opsional (mikrofon, dll.) | Sinyal – (Dingin) | Saluran audio kanan |
| 3 | Sinyal | Sinyal + (Panas) | Saluran audio kiri |
Menambahkan konduktor dering (R) membuka berbagai kemungkinan, seperti dukungan untuk sinyal mono seimbang dan sinyal stereo tidak seimbang.
Jika kamu memerlukan klarifikasi tentang perbedaan antara keduanya, kamu bisa melihat penjelasan mendalam kami tentang koneksi audio yang seimbang dan tidak seimbang.
Seperti yang ditunjukkan oleh kolom “Unbalanced Mono”, teknisi bisa membuat konduktor tambahan membawa sinyal mikrofon sebagai gantinya. Dalam kasus seperti ini, di mana audio tidak seimbang, kita bisa menyebutnya sebagai plug ujung tunggal.
TRS tidak bisa membawa sinyal stereo seimbang karena ini membutuhkan setidaknya empat konduktor. Untuk itu, lihat konektor TRRRS di bawah ini.
Penggunaan Umum: Ini adalah konektor jack yang paling umum; kamu akan sering melihatnya di ujung sebagian besar kabel headphone stok.
Plug 4-konduktor (TRRS)
Konektor yang Tersedia: Tip, selongsong, dan dua konektor cincin dengan tiga pita isolasi.
Koneksi Konektor:
| Pin | Fungsi |
| 1 | Mikropon |
| 2 | Ground |
| 3 | Saluran audio kanan |
| 4 | Saluran audio kiri |
Selain mentransmisikan sinyal audio stereo, plug TRRS juga memiliki konduktor khusus untuk mikrofon. Namun, posisinya dalam line-up bervariasi tergantung apakah mengikuti standar Cellular Telecommunications and Internet Association (CTIA) atau Open Mobile Terminal Platform (OMTP).Dengan demikian, konfigurasi koneksi ini juga disebut format konektor jack CTIA atau OMTP TRRS.
Misalnya, format CTIA mentransmisikan saluran audio kiri dan kanan melalui ujung dan dering pertama. Dering kedua kemudian berfungsi sebagai ground, sedangkan selongsong menangani sinyal mikrofon. Format ini umum pada ponsel cerdas, perangkat seluler, dan konsol game yang lebih baru.
Meskipun CTIA adalah standar untuk ponsel yang lebih baru, Apple menggunakan penerapan format CTIA yang dipatenkan untuk memastikan bahwa aksesori Apple berfungsi dengan mulus dengan perangkat Apple.
Seperti CTIA, format OMTP mengirimkan sinyal audio melalui ujung dan dering pertama. Namun, konduktor untuk ground dan mic terbalik. Format ini lebih umum di antara model ponsel lama dari Nokia, Motorola, Sony Ericsson, dan produk yang dipasarkan di China.
Penggunaan Umum: Smartphone baru dan lama, tablet, konsol game, dan beberapa laptop.
Plug 5-konduktor (TRRRS)
Konektor yang Tersedia: Konektor ujung, selongsong, dan tiga cincin dengan empat pita isolasi
Koneksi Konektor:
| Pin | Fungsi |
|---|---|
| 1 | Ground |
| 2 | Saluran audio kanan (-) |
| 3 | Saluran audio kanan (+) |
| 4 | Saluran audio kiri (-) |
| 5 | Saluran audio kiri (+) |
Konektor TRRRS memiliki lima konduktor yang mendukung sinyal stereo seimbang.
Konektor XLR (3 pin, 4 pin, dan 5 pin) serupa dalam hal itu. Namun, mereka hanya memiliki pin, bukan tip, cincin, dan selongsong.
Dengan pengaturan ini, setiap saluran audio mendapat konduktor khusus, memungkinkannya mengirimkan sinyal yang lebih jelas. Jadi, tidak mengherankan jika koneksi headphone seimbang semakin populer, XLR menjadi solusi yang tepat.
Saat ini, XLR 3-pin adalah konektor seimbang standar di pasar audio profesional.
Sedangkan untuk perangkat seluler, cincin tambahan pada plug TRRRS memastikan kompatibilitas dengan produk terbaru yang menampilkan banyak mikrofon atau fungsi audio lainnya seperti peredam bising aktif.
Penggunaan Umum: kamu akan menemukan plug TRRRS yang sering digunakan dalam pengaturan produksi suara dan musik profesional.
Jika kamu mencari headphone jack TRRRS, lihat konektor Pentaconn 4.4mm Sony. Namun, perlu diingat bahwa industri tidak mengadopsi konektor Pentaconn secara luas, jadi kamu harus memasangkannya dengan adaptor atau amplifier Sony yang kompatibel. Jika tidak, kamu juga bisa membuat kabel DIY dengan konektor Pentaconn 4.4mm.
Lightning plugs
Konektor yang Tersedia: Delapan pin
Koneksi Konektor:
| PIN | Fungsi |
| 1 | Ground |
| 2 | Jalur 0 positif |
| 3 | Jalur 0 negatif |
| 4 | Identifikasi/kontrol 0 |
| 5 | Kekuatan |
| 6 | Jalur 1 negatif |
| 7 | Jalur 1 positif |
| 8 | Identifikasi/kontrol 1 |
Perusahaan ponsel pintar telah melepaskan headphone jack terpercaya demi membangun ponsel cerdas yang lebih tipis. Sebagai gantinya, kamu memiliki konektor digital seperti Lightning dan USB (A dan C).
Lightning, konektor milik Apple, menampilkan delapan pin konduktor dan empat chip prosesor yang membantu merutekan sinyal ke tempat tujuan.
Dalam hal audio, ini ditransmisikan sebagai sinyal digital, kemudian diubah menjadi sinyal analog oleh DAC (konverter digital-ke-analog) di headphone kamu.
Selain musik, Lightning juga membawa data digital (video, foto, dll.) dan menyuplai daya untuk mengisi daya perangkat Apple lainnya.
Penggunaan Umum: kamu bisa menemukan konektor Lightning di berbagai produk Apple, dari Macbook hingga EarPods.
Kita semua menyadari kecenderungan terkenal Apple untuk menjaga hal-hal dalam ekosistemnya. Untungnya, mereka menawarkan rangkaian adaptor yang bagus untuk pengguna headphone berkabel. Beberapa yang terkenal termasuk Adaptor Headphone Jack Lightning ke 3,5 mm dan Kabel Audio Lightning ke 3,5 mm.
Plug USB
Konektor yang Tersedia: Dua puluh empat pin (USB-C) dan empat pin (USB-A)
Koneksi Konektor:
Untuk USB-C:
| Pin (Colokan USB-C) | Fungsi |
| A1, B12B1, A12 | Ground |
| A4, B9B4, A9 | Daya (VBUS) |
| B5 | Power (VCONN), untuk kabel bertenaga |
| A5 | Saluran konfigurasi |
| A6 | Pasangan bengkok tanpa pelindung, positif |
| A7 | Pasangan bengkok tanpa pelindung, negatif |
| A8 | Sideband menggunakan A |
| B8 | Penggunaan sideband B |
| A2 | Pasangan diferensial terlindung #1, positif |
| A3 | Pasangan diferensial terlindung #1, negatif |
| B11 | Pasangan diferensial terlindung #2, positif |
| B10 | Pasangan diferensial terlindung #2, negatif |
| B2 | Pasangan diferensial terlindung #3, positif |
| B3 | Pasangan diferensial terlindung #3, negatif |
| A11 | Pasangan diferensial terlindung #4, positif |
| A10 | Pasangan diferensial terlindung #4, negatif |
Untuk USB-A:
| Pin (plug USB-A) | Fungsi |
| 1 | Daya (VBUS) |
| 2 | data- |
| 3 | Data + |
| 4 | Ground |
Colokan USB (A dan C) adalah konektor digital standar untuk headphone. Keduanya, bagaimanapun, sangat berbeda dalam hal ukuran dan konfigurasi.
Colokan USB-A yang lebih besar memiliki empat pin konduktor, sedangkan plug Type-C yang lebih kecil memiliki dua belas pin.
Seperti konektor Lightning, konektor USB mengirimkan sinyal audio digital, mentransfer data digital, dan memasok daya. Namun, fungsi USB-C jauh lebih tinggi dan lebih cepat, berkat kapasitas daya 100 watt yang lebih besar.
Penggunaan Umum: Selain headphone, kamu juga akan menemukan konektor USB A dan C pada periferal komputer seperti printer, TV pintar, pemindai, keyboard, hard drive eksternal, dan banyak lagi.
Berbagai Ukuran Headphone Jack Dan Plug
Socket dan plug headphone tersedia dalam berbagai ukuran, dan penting untuk memiliki pemahaman dasar tentang perbedaan ini untuk memastikan kompatibilitas antara perangkat audio kamu.
Konfigurasi ukuran umum untuk plug dan plug adalah 3,5 mm, 2,5 mm, dan 6,35 mm. Jack 3.5mm, khususnya, praktis universal untuk headphone dan perlengkapan audio dan karenanya dianggap sebagai ukuran headphone jack standar.
Ingatlah bahwa angka-angka ini mengacu pada diameter pin logam plug. Sebaliknya, pengukuran panjang plug bisa bervariasi.
Yang mengatakan, inilah melihat lebih dekat pada berbagai ukuran headphone jack dan fungsinya:
- 3.5mm (1/8″) headphone jack and plug
- 2.5mm (3/32″) headphone jack and plug
- 6.35mm (1/4″) headphone jack and plug

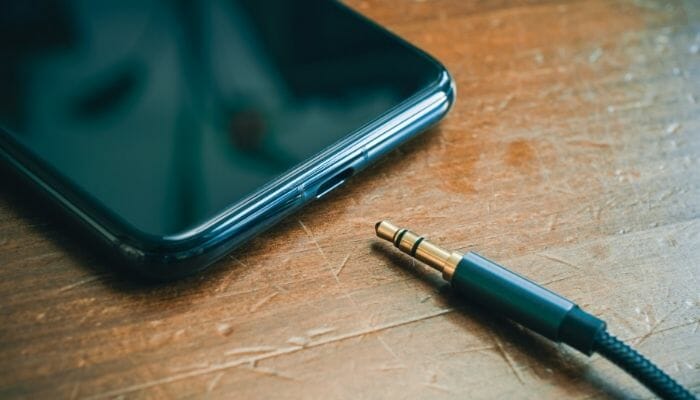

Headphone jack and plug 3,5 mm (1/8″)
Atau dikenal sebagai konektor “miniatur” atau “mini”, plug 3,5 mm sering kali hadir dalam konfigurasi TS, TRS, atau TRRS. Ini dengan mudah menghasilkan audio mono dan stereo, plus video. kamu bisa menemukan konektor jenis ini di berbagai headphone, perangkat seluler, pemutar media portabel, perekam video, dll.
Jika kamu membutuhkan kabel 3,5 mm, berikut adalah beberapa yang bagus:
| Nama | Ukuran | Konduktor |
| Kabel Aux Audio Stereo Male to Male 3.5mm | 3,5 mm hingga 3,5 mm | TRS |
| Kabel Audio Aux Zeskit | 3,5 mm hingga 3,5 mm | TRRS |
| Kabel Adaptor Audio Kingtop Combo | 3.5mm laki-laki ke 3.5mm perempuan | TRRS |
Headphone jack and plug 2,5 mm (3/32″)
Terkadang disebut “sub-miniatur” atau “sub-mini”, plug 2.5mm adalah versi lebih kecil dari plug 3.5mm. Secara fungsional, keduanya sama. Plug 2.5mm juga hadir dalam konfigurasi TRS dan TRRS serta mengeluarkan audio mono dan stereo.
Perbedaannya adalah plug dan plug ini terutama ditemukan pada headset dengan mikrofon, radio dua arah, perangkat TTY, dan telepon rumah.
Jika kamu sedang mencari kabel 3,5 mm ke 2,5 mm, berikut beberapa hal yang perlu dipertimbangkan:
| Nama | Ukuran | Konduktor |
| Kabel Pengganti NewFantasia dengan Remote dan Mic | 2,5 mm hingga 3,5 mm | TRS |
| NewFantasia HiFi Cable Balanced Male | 2,5 mm hingga 2,5 mm | TRRS |
Headphone jack and plug 6,35mm (1/4″)
Colokan 6,35 mm, atau konektor ¼ inci, adalah konektor terbesar dan tertua dalam daftar ini. Mereka secara tradisional digunakan sebagai konektor telepon jadul dan datang dalam konfigurasi TS atau TRS.
Saat ini, orang menggunakan konektor 6.35mm terutama dengan peralatan audio profesional seperti amplifier, konsol mixing, antarmuka audio, dan alat musik.
Ini adalah beberapa contoh konektor 6.35mm:
| Nama | Ukuran | Konduktor |
| Adaptor Audio Stereo UGREEN | 6.35mm Pria hingga 3.5mm Wanita | TRS |
| Kabel Audio Stereo UGREEN | 6,35 mm hingga 3,5 mm | TRS |
Bagaimana Headphone Jack Dan Plug Mempengaruhi Kualitas Suara
Karena plug dan plug headphone bertanggung jawab untuk mentransmisikan sinyal audio, mereka dapat:
- secara langsung mempengaruhi sinyal audio
- secara tidak langsung mempengaruhi kualitas suara secara keseluruhan
- beri tahu kami apa yang mampu atau tidak mampu dilakukan oleh kabel (mikrofon, dukungan stereo, dll.).
Sebelum kita menyelidiki bagaimana hal ini terjadi, mari kita bahas dua konsep dasar mengenai sinyal yang ditransmisikan antara headphone dan sumber audio.
Sinyal Mono vs Stereo
Ada dua jenis sinyal yang ditransmisikan dari sumber audio ke headphone: monaural (mono) dan stereofonik (stereo.)
Sinyal stereo mensimulasikan pendengaran “alami” dengan menciptakan kesan suara yang datang dari berbagai arah. Mereka melakukan ini dengan menggunakan dua saluran audio terpisah di setiap speaker, juga disebut efek ” surround-sound “.
Sebaliknya, sinyal mono hanya menggunakan satu saluran audio dan mereproduksi suara yang hanya terdengar dari satu arah.
Jadi, bagaimana jack dan plug headphone mempengaruhi kualitas suara?
Sekali lagi, semuanya kembali ke kompatibilitas. Misalnya, plug dan jack yang tidak cocok akan menghasilkan sirkuit yang tidak lengkap, membuat kamu tidak bersuara. Demikian pula, jika kamu menyambungkan plug stereo ke jack keluaran mono, kemungkinan besar kamu hanya akan mendengar suara dari saluran audio kiri.
Mengalami masalah dengan plug dan plug headphone kamu? Lihat perbaikan ini untuk plug headphone bengkok, headphone jack rusak, dan beberapa masalah audio yang paling umum.
Audio Seimbang vs Tidak Seimbang
Audio seimbang adalah tentang menghubungkan peralatan audio dan mentransmisikan sinyal dengan cara yang “seimbang”. Untuk melakukan itu, kamu memerlukan sumber audio (amplifier) yang bisa menghasilkan keluaran yang seimbang dan kabel yang mampu membawa keluaran yang seimbang tersebut.
Output seimbang memiliki dua fase sinyal (atau sinyal panas dan dingin) per saluran. Setiap fase memiliki impedansi yang sama relatif terhadap ground, oleh karena itu disebut “seimbang”.
Kabel mono seimbang biasanya memiliki setidaknya tiga konduktor (TRS) – dua untuk membawa sinyal audio kiri dan kanan ke headphone dan satu untuk ground. Sebaliknya, kabel stereo seimbang memiliki setidaknya lima konduktor (TRRRS) – empat untuk membawa saluran audio negatif (dingin) dan positif (panas) dan satu untuk ground.
Kelebihan Audio Seimbang
Kelebihan dari koneksi seimbang atas koneksi tidak seimbang adalah pembatalan gangguan kebisingan melalui Common Mode Rejection (CMR).
Gangguan derau apa pun yang mengenai dua fase seimbang pada kabel akan dicetak sama rata pada keduanya. Peralatan penerima (seperti headphone) hanya memperhatikan perbedaan antar fase.
Jadi, interferensi yang menambahkan secara merata ke kedua fase tidak menciptakan perbedaan di antara keduanya dan dibatalkan saat amplifier menggabungkannya kembali. Proses meredam kebisingan sambil mempertahankan suara asli ini dikenal sebagai CMR.
Dengan demikian, kabel yang seimbang bisa bekerja lebih lama daripada kabel yang tidak seimbang dan beroperasi di lingkungan yang lebih bising karena bisa menghilangkan gangguan kebisingan.
Jadi kapan audio tidak seimbang?
Jika persyaratan audio seimbang tidak terpenuhi, audio dianggap tidak seimbang.
Misalnya:
- Sumber audio tidak bisa menghasilkan output yang seimbang.
- Kabel tidak bisa membawa sinyal seimbang (TS, konektor TRS ujung tunggal).
Headphone plug adalah kuncinya
Dengan dua konsep di atas, kamu sekarang harus tahu bahwa kamu bisa mengirim empat jenis sinyal dari output (penguat, misalnya) melalui kabel ke sepasang headphone.
Berikut cara sinyal audio mengalir dengan setiap jenis keluaran:
Mono Tidak Seimbang
Mono Seimbang
Stereo Tidak Seimbang
Stereo Seimbang
Apakah suatu sinyal bisa didukung sepenuhnya atau tidak tergantung pada jumlah konduktor pada plug.
Yang mengatakan, inilah bagan singkat tentang apa yang kamu butuhkan untuk mendapatkan audio yang seimbang:
| Sinyal Keluaran | Konektor Jack | Koneksi Audio Seimbang |
| Mono Seimbang | TS | N |
| Mono Seimbang | TRS | Y |
| Stereo tidak seimbang | TRS | Y |
| Stereo Seimbang | TRS | N |
| Stereo Seimbang | TRRRS | Y |
Apakah Ini Membingungkan?
Kamu tidak sendiri! Teknisnya mungkin sulit dicerna saat membaca semua ini untuk pertama kalinya. Bagian tentang audio stereo menggunakan dua saluran dan audio seimbang yang membutuhkan dua salinan dari sinyal yang sama dengan polaritas terbalik juga membuat saya tersandung.
Cara mudah untuk memahami adalah dengan terlebih dahulu mengakui intinya – bahwa kamu memerlukan konduktor untuk mengirim dan membawa sinyal.
Semakin banyak sinyal yang kamu kirim, semakin banyak konduktor yang kamu butuhkan.
Misalnya, jika kamu ingin mengirim sinyal stereo seimbang, kamu memerlukan:
- satu saluran kanan (R+),
- satu membalik saluran kanan (R-),
- satu audio saluran kiri (L+),
- satu membalik audio saluran kiri (L-).
Secara total, kamu memerlukan empat kabel sinyal dan satu kabel arde yang hanya bisa disediakan oleh konektor TRRRS.
Jadi, jika jack dengan konektor yang tidak memadai digunakan (seperti konektor TRS), headphone tidak akan menerima rangkaian sinyal lengkap untuk melakukan CMR. Oleh karena itu, seluruh sambungan audio menjadi tidak seimbang.
Headphone Jack Dan Faktor Colokan Lainnya Yang Mempengaruhi Kualitas Suara
Seperti yang kamu lihat di bagian sebelumnya, masalah audio bisa terjadi karena konfigurasi plug yang salah atau tidak kompatibel. Selain itu, masalah ini juga bisa muncul dari penyebab eksternal seperti kotoran atau kerusakan.
Berikut adalah pandangan lebih dekat pada headphone jack dan faktor plug lain yang mempengaruhi kualitas suara:
- Mekanisme penjepit headphone jack
- Kotoran di jack dan plug headphone
- Kerusakan fisik
Mekanisme Penjepit Headphone Jack
Mekanisme internal plug headphone mencakup dua klem yang dirancang untuk menekan kedua sisi plug headphone.
Saat dimasukkan, klem ini cukup kuat untuk menjaga plug tetap stabil dan terpusat. Ini memastikan konduktor jack dan plug berada dalam kontak yang konstan. Namun, mereka juga memiliki jumlah pegas yang layak yang memungkinkan kamu memasukkan dan mencabut plug dengan mudah.
Kesederhanaan desain ini berarti klem ini bisa menjadi longgar seiring waktu, terutama jika kamu terus-menerus mencabut dan memasukkan kembali kabel audio kamu. Dengan demikian, kamu berakhir dengan headphone jack longgar yang menyebabkan gangguan statis pada audio kamu.
Kotoran di jack dan plug headphone
Headphone Jack menumpuk kotoran dari waktu ke waktu hanya karena terlalu mudah bagi debu dan serat untuk masuk dan tersangkut di dalam jack. Terlalu banyak kotoran pada akhirnya bisa menghalangi konduktor, menyebabkan kebisingan statis, kualitas suara teredam, dan masalah audio lainnya saat menggunakan headphone kamu.
Untuk menikmati output audio yang lebih baik, lihat panduan kami untuk tips membersihkan headphone jack tanpa merusaknya.
Kerusakan fisik
Meskipun terbuat dari logam, plug headphone masih bisa dengan mudah bengkok atau patah jika kamu secara tidak sengaja merobeknya dengan cukup keras. Melakukannya bisa mengakibatkan kerusakan yang tidak bisa diperbaiki yang akan menyebabkan masalah audio pada headphone kamu.
Pada dasarnya, plug headphone bengkok berarti konduktornya tidak sejajar. Dengan demikian, kamu tidak akan mencapai kontak yang tepat dengan konduktor headphone jack. Dan karena sinyal audio tidak bisa ditransmisikan sepenuhnya, kamu mungkin hanya mendengar suara dari satu speaker, mendengar suara statis, atau memiliki volume rendah.
Mari Latih Skill Baru Kita
Mari kita lihat apakah kamu bisa memanfaatkan keterampilan baru kami dengan baik.
Ingat istilah “plug 3 pole” yang disebutkan sebelumnya di artikel? Apa artinya?
3 Pole Mini
Jawab: Soket TRS 3,5mm
Stereo Mini
Jawab: jack TRS 3.5mm (Bonus Qns: kenapa menurut kami itu TRS dan bukan TS?)
Kabel ujung tunggal 3,5 mm
Jawab: Jack TRS 3,5mm (Bonus Qns: Apakah ini kabel seimbang?)
kabel seimbang 2,5mm
Jawab: Soket TRS 2.5mm yang bisa membawa sinyal seimbang
Bisakah kamu melihat dua keluaran pada FiiO Q5? Satu dengan logo headphone dan satu lagi dengan tanda “BAL”. Maksudnya itu apa?
Terakhir, soal latihan lainnya:
Lihat apakah kamu bisa membaca spesifikasi “Keluaran Headphone” dari Sony TA-ZH1ES dan memahami artinya.
Jika kamu melakukannya, selamat! kamu baru saja meningkatkan pengetahuan audiophile kamu.
